#실험기반 #재료 #물성 #데이터

실험기반 재료 물성 데이터

실험기반 재료 물성 데이터 아이콘 이미지
  • 분야제조
  • 유형 텍스트
구축년도 : 2022 갱신년월 : 2023-09 조회수 : 30,576 다운로드 : 331 용량 :
샘플 데이터 ?

샘플데이터는 데이터의 이해를 돕기 위해 별도로 가공하여 제공하는 정보로써 원본 데이터와 차이가 있을 수 있으며,
데이터에 따라서 민감한 정보는 일부 마스킹(*) 처리가 되어 있을 수 있습니다.

※ 내국인만 데이터 신청이 가능합니다.

  • 데이터 변경이력

    데이터 변경이력
    버전 일자 변경내용 비고
    1.1 2023-11-24 데이터 최종 개방
    1.1 2023-09-14 원천데이터 재개방
    1.0 2023-04-30 데이터 개방(Beta Verison)

    데이터 히스토리

    데이터 히스토리
    일자 변경내용 비고
    2023-11-24 산출물 전체 공개

    소개

    인공지능 기반의 금속 물성 예측 모델에 활용 될, 금속 재료의 방대한 조성 영역에 대해 전기물성, 기계물성, 구조물성 및 표면/단면 주사현미경 이미지를 데이터베이스화 함.

    구축목적

    고속측정 기술을 활용해 다양한 금속 재료의 물성을 데이터베이스화하고, 인공지능 모델을 통해 미지의 금속의 물성을 예측할 수 있는 환경을 조성한다. 방대한 금속 데이터베이스와 인공지능 알고리즘을 기반으로 재료 개발 연구의 진입장벽을 낮추고 상용화를 가속화시킨다. 이를 통해 차세대 냉각, 배터리, 반도체, 미래 모빌리티 등의 다양한 재료과학 분야에서 글로벌 주도권을 선점하고, 소재 개발에 활용한다.
  • 데이터 통계


    데이터 구축 규모

    원천 데이터(엑셀 2. 원천데이터 규모)




    원천 데이터(엑셀 2. 원천데이터 규모)
    1차 경로  2차 경로 3차 경로 파일 포맷 수량
    EDS 조성 Composition - .csv 68,796
    Resistance 조성 Composition   .csv 65,484
    XRD 조성 Composition X,Y 좌표 .csv 1,050
    Thickness 조성 Composition   .csv 74,116
    Nanoindentation 조성 Composition X,Y 좌표 .csv 14,549
    SEM 조성 Composition X,Y 좌표 .jpg 2,062
    총 수량 226,057


    라벨링 데이터(엑셀 3. 라벨링데이터 규모)

    라벨링 데이터(엑셀 3. 라벨링데이터 규모)
    1차 경로  2차 경로 3차 경로 파일 포맷 수량
    Resistivity - - .csv 1
    Amorphous  -   .csv 1
    Hardness -   .csv 1
    총 수량 3




    데이터 분포(엑셀 4. 데이터 분포)

    데이터 분포(엑셀 4. 데이터 분포)
    구분 최종 구축량 분포
    Co-TM1-TM2 30,469 18.78%
    Al-TM1-TM2 33,615 20.71%
    Ni-TM1-TM2 31,247 19.26%
    Ti-TM1-TM2 33,656 20.74%
    Mg-TM1-TM2 32,035 19.74%
    기타 1,254 0.77%



    TM1, 2transition metal , 전이금속원소를 뜻하며 무독성이며 증착 실험이 용이한 Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zr, Nb, Mo, Ta, Ag, Au, Pt 등을 고려함.

  • 저작도구 설명서 및 저작도구 다운로드

    저작도구 설명서 다운로드 저작도구 다운로드
  • AI 모델 상세 설명서 다운로드

    AI 모델 상세 설명서 다운로드 AI 모델 다운로드

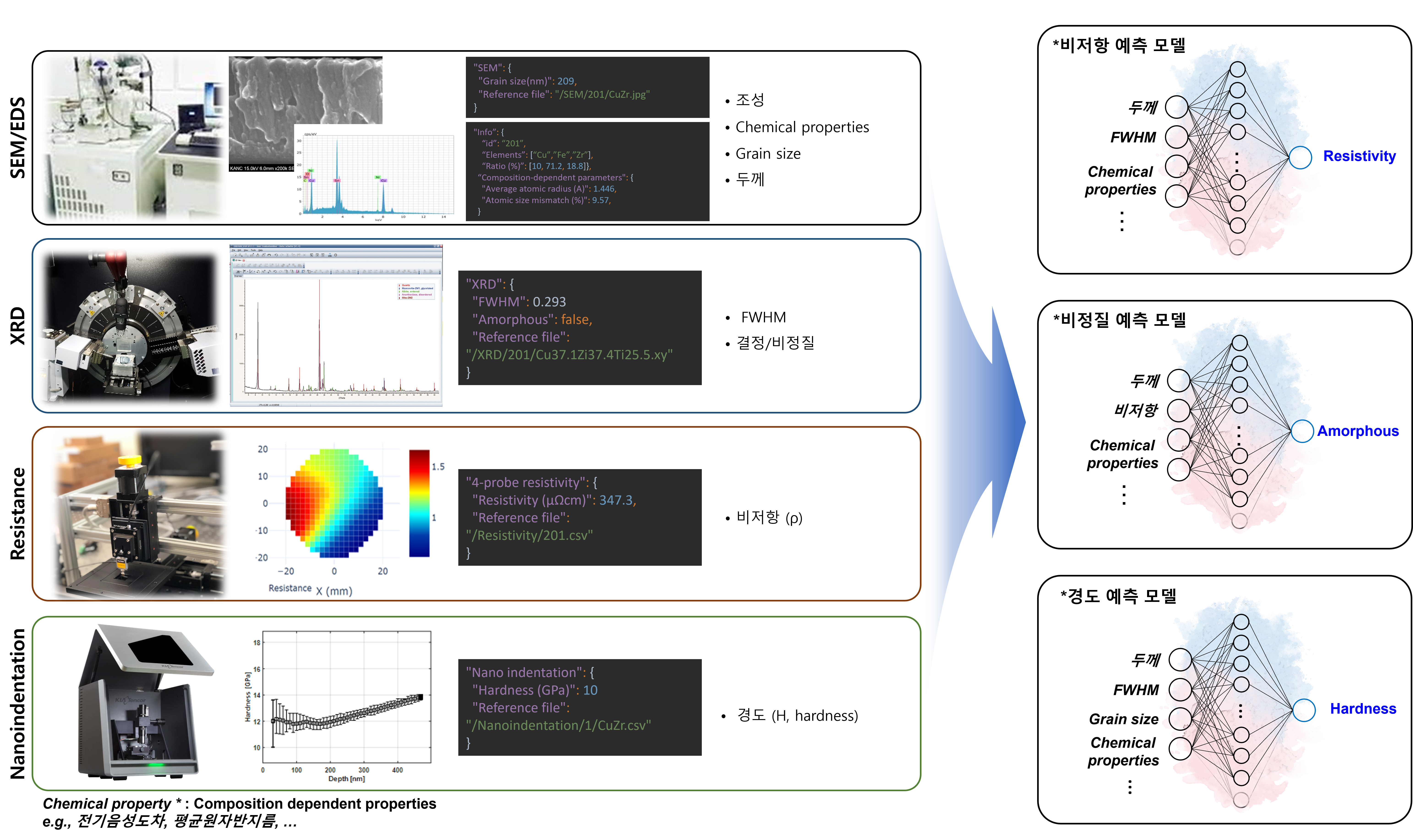

    활용 모델

    모델 학습

    1. 비저항 예측 모델
    - 합금의 활용 용도를 결정하는 물성이며 소재 개발에 있어서 가장 중요한 평가 요소들 중 하나인 전기 비저항을 예측하는 모델. 원천데이터 중에서 조성 기반 물성, XRD, SEM을 통해 얻은 구조 물성등을 인풋파라미터로 하고, 4-probe 저항 측정 장치를 이용해 측정한 비저항을 아웃파라미터로하여 모델을 개발.
    Input Parameter : Thickness, Number of Component, Atomic Radius Difference, Mixing Entalphy, Average Radius, Average Electronegativity, Electronegativity Difference
    Output Paramter : Resistivity, Excess Electrical Resistivity

    2. 미세구조(결정/비정질) 분류 모델
    - 원소가 합금을 형성할 때 형성되는 결정구조(결정/비정질)에 따라 다양한 기계, 전기 물성 등에 큰 영향을 미침. 따라서 구축된 원천데이터 중 조성 기반 물성을 인풋파라미터로 하고 XRD로 측정된 결정구조를 예측하는 모델을 개발.
    Input Parameter : Thickness, Number of Component, Atomic Radius Difference, Mixing Entalphy, Average Radius, Average Electronegativity, Electronegativity Difference, Resistivity, Excess Electrical Resistivity
    Output Parameter : Amorphous 여부

    3. 경도 예측 모델
    전기 비저항에 이어 합금의 활용 용도를 결정하는 물성이며 소재 개발에 있어서 가장 중요한 평가 요소들 중 하나인 경도를 예측하는 모델을 개발. 원천데이터 중에서 조성 기반 물성, XRD, SEM을 통해 얻은 구조 물성 등을 인풋파라미터로 하고 원천데이터 중 나노인덴테이션을 이용해 측정한 경도를 아웃파라미터로하여 모델을 개발.
    Input Parameter : Thickness, Number of Component, Atomic Radius Difference, Mixing Entalphy, Average Radius, Average Electronegativity, Electronegativity Difference
    Output Parameter : Hardness

    TM1, 2는 transition metal 즉, 전이금속원소를 뜻하며 무독성이며 증착 실험이 용이한 Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zr, Nb, Mo, Ta, Ag, Au, Pt 등을 고려함.

    서비스 활용 시나리오

    ■ AI 학습용 소재 물성 데이터 조성을 기반으로 각 기관에서는 신소재 개발에 다양한 소재물성의 특성을 확인하여 활용할 수 있음.
    ■ 전자반도체, 항공우주, 친환경 에너지 등 신소재가 필요한 다양한 산업 분야에 AI 학습용 소재 물성 데이터를 활용할 수 있음.





  • 데이터 성능 점수

    측정값 (%)
    기준값 (%)

    데이터 성능 지표

    데이터 성능 지표
    번호 측정항목 AI TASK 학습모델 지표명 기준값 점수 측정값 점수
    1 Amorphous 예측 성능 Prediction Sequential model(순차적모델) F1-Score 0.9 0.91
    2 Resistivity 예측 성능 Prediction RandomForestRegressor R2 0.9 단위없음 0.99 단위없음
    3 Hardness 예측 성능 Prediction RandomForestRegressor R2 0.7 단위없음 0.94 단위없음

    ※ 데이터 성능 지표가 여러 개일 경우 각 항목을 클릭하면 해당 지표의 값이 그래프에 표기됩니다.

    ※ AI모델 평가 지표에 따라 측정값의 범위, 판단 기준이 달라질 수 있습니다. (ex. 오류율의 경우, 낮을수록 좋은 성능을 내는 것으로 평가됩니다)

  • 설명서 및 활용가이드 다운로드

    데이터 설명서 다운로드 구축활용가이드 다운로드

    데이터 포맷

    데이터 구성

    ⦁SEM 데이터(조성, 두께, 박막 이미지): 원시데이터(이미지, 형식:jpg) - 원천데이터(.csv) - 라벨 데이터(.csv)
    ⦁4 point probe 전기저항 데이터: 원천 데이터(숫자 데이터, 형식:csv) - 라벨 데이터(.csv)
    ⦁XRD 데이터: 원천 데이터(그래프 이미지, 형식:.csv) -라벨 데이터(.csv)
    ⦁나노인덴테이션 데이터: 원천 데이터(숫자 데이터, 형식:.csv) -라벨 데이터(.csv)


    어노테이션 포맷(엑셀 1. 어노테이션 포맷)

    어노테이션 포맷
    구분 속성명 타입 필수여부 설명 범위 비고
    1 Info   필수 기본정보
      1-1 Number number 필수 데이터 번호
    1-2 X number 필수 측정 x좌표
    1-3 Y number 필수 측정 y좌표
    1-4 AI number 필수 알루미늄 비율 0-100
    1-5 Ti number 필수 타이타늄 비율 0-100
    1-6 Cr number 필수 크로뮴 비율 0-100
    1-7 Fe number 필수 철 비율 0-100
    1-8 Co number 필수 코발트 비율 0-100
    1-9 Ni number 필수 니켈 비율 0-100
    1-10 Cu number 필수 구리 비율 0-100
    1-11 Zr number 필수 지르코늄 비율 0-100
    1-12 Mo number 필수 몰리브데넘 비율 0-100
    1-13 W number 필수 텅스텐 비율 0-100
    1-14 Mn number 필수 망가니즈 비율 0-100
    1-15 Si number 필수 규소 비율 0-100
    1-16 Mg number 필수 마그네슘 비율 0-100
    1-17 Thickness number 필수 두께
    1-18 ravg number 필수 평균 원자 반지름
    1-19 delta number 필수 원자 반지름 차
    1-20 dHmix number 필수 mixing enthalpy
    1-21 ENavg number 필수 평균 전기음성도
    1-22 dEN number 필수 전기음성도 차
    1-23 N number 필수 조성 수 1-4
    1-24 Compo string 필수 조성 물질: "/" 구분
    2 Resistivity   선택 비저항
      2-1 Resistivity number   비저항   347.3 µΩcm
      2-2 Resistance number   저항
      2-3 Ex_resistivity number   전기저항
    3 Amorphous   선택 두께 정보
      3-1 Amorphous boolean   비정질 상태 여부   FALSE
    4 Hardness   선택 조성 기반 물성
      4-1 Hardness number   측정 지점 별 강도   [10, 9.86, 11.2, … , 10] Gpa



    데이터 예시

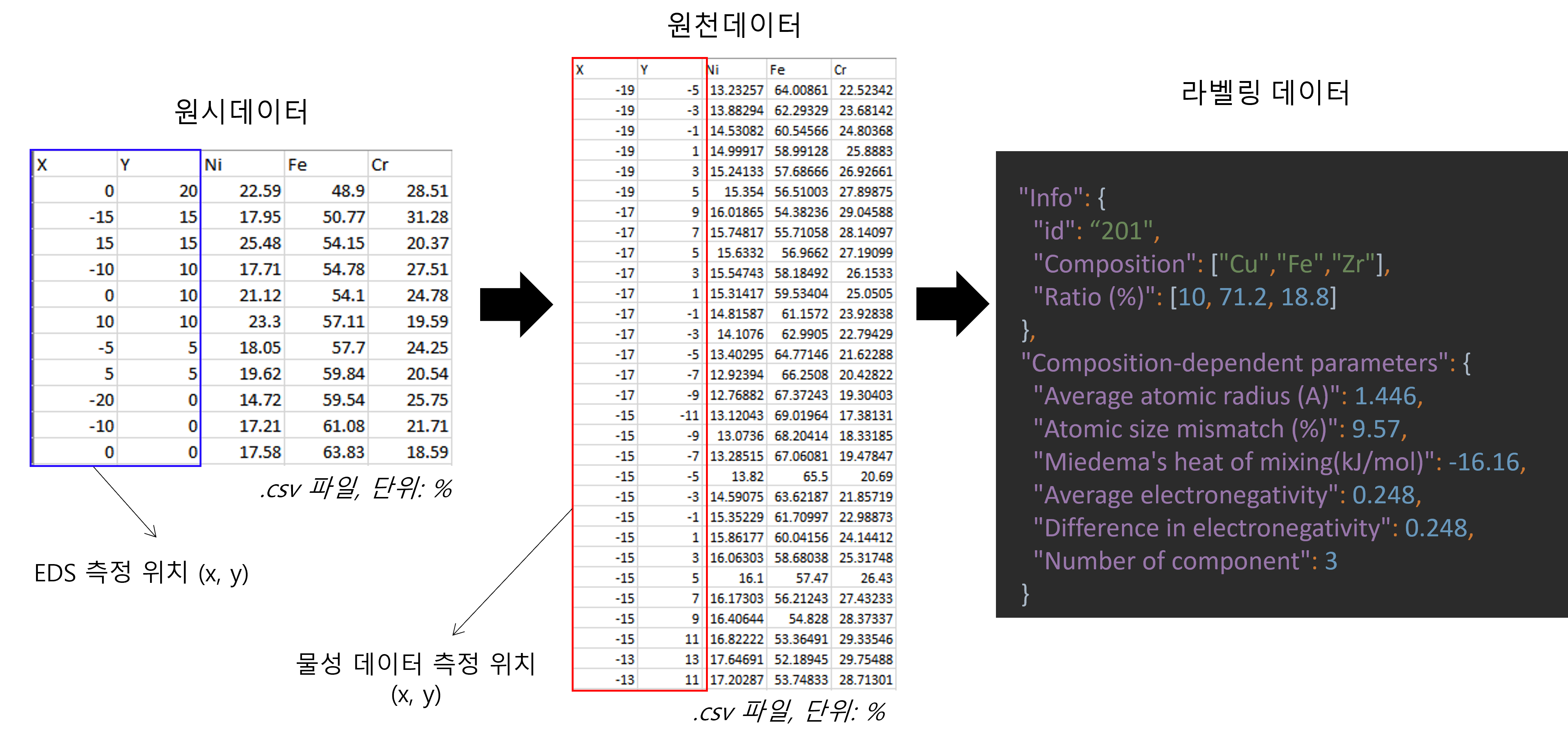

    조성 데이터(Fig 1.png)

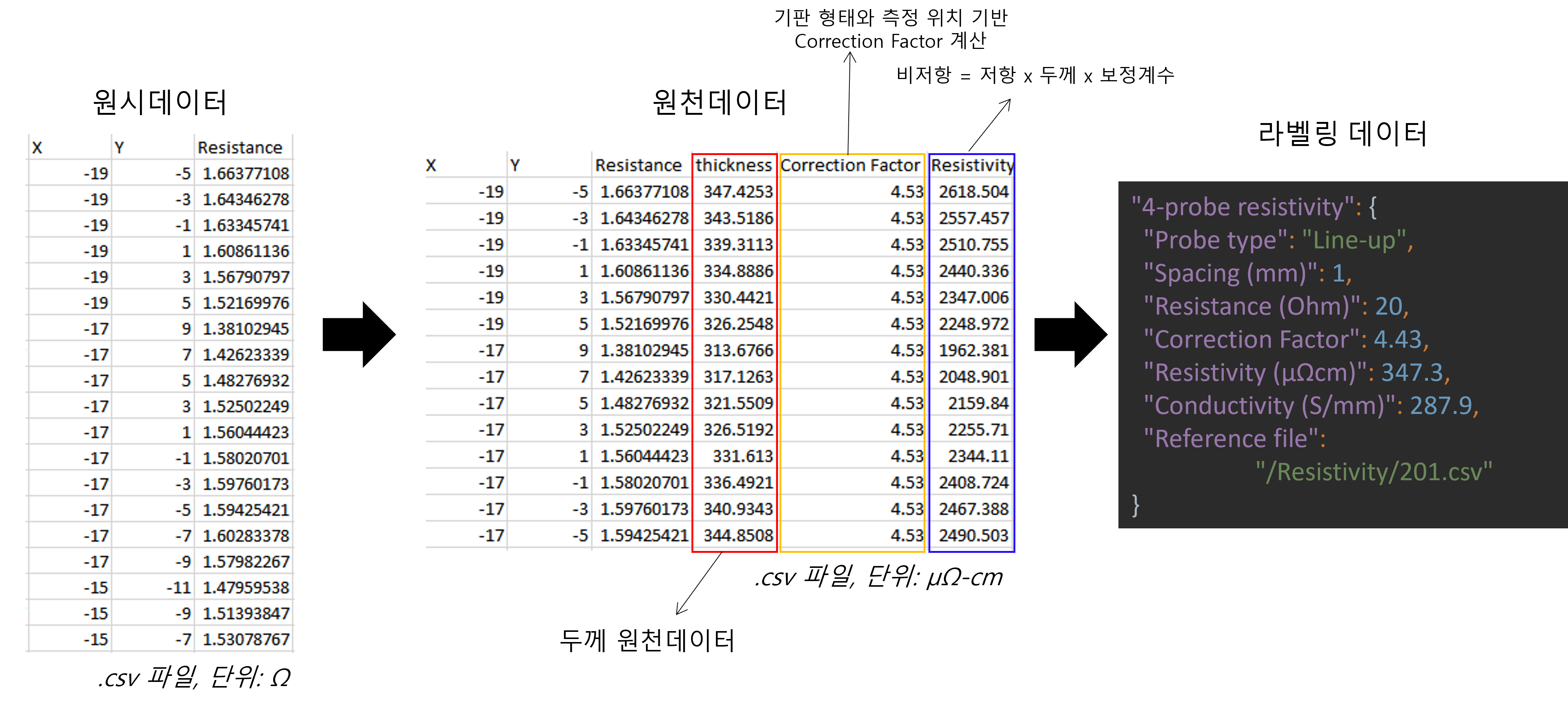

    비저항 데이터(Fig 2.png)

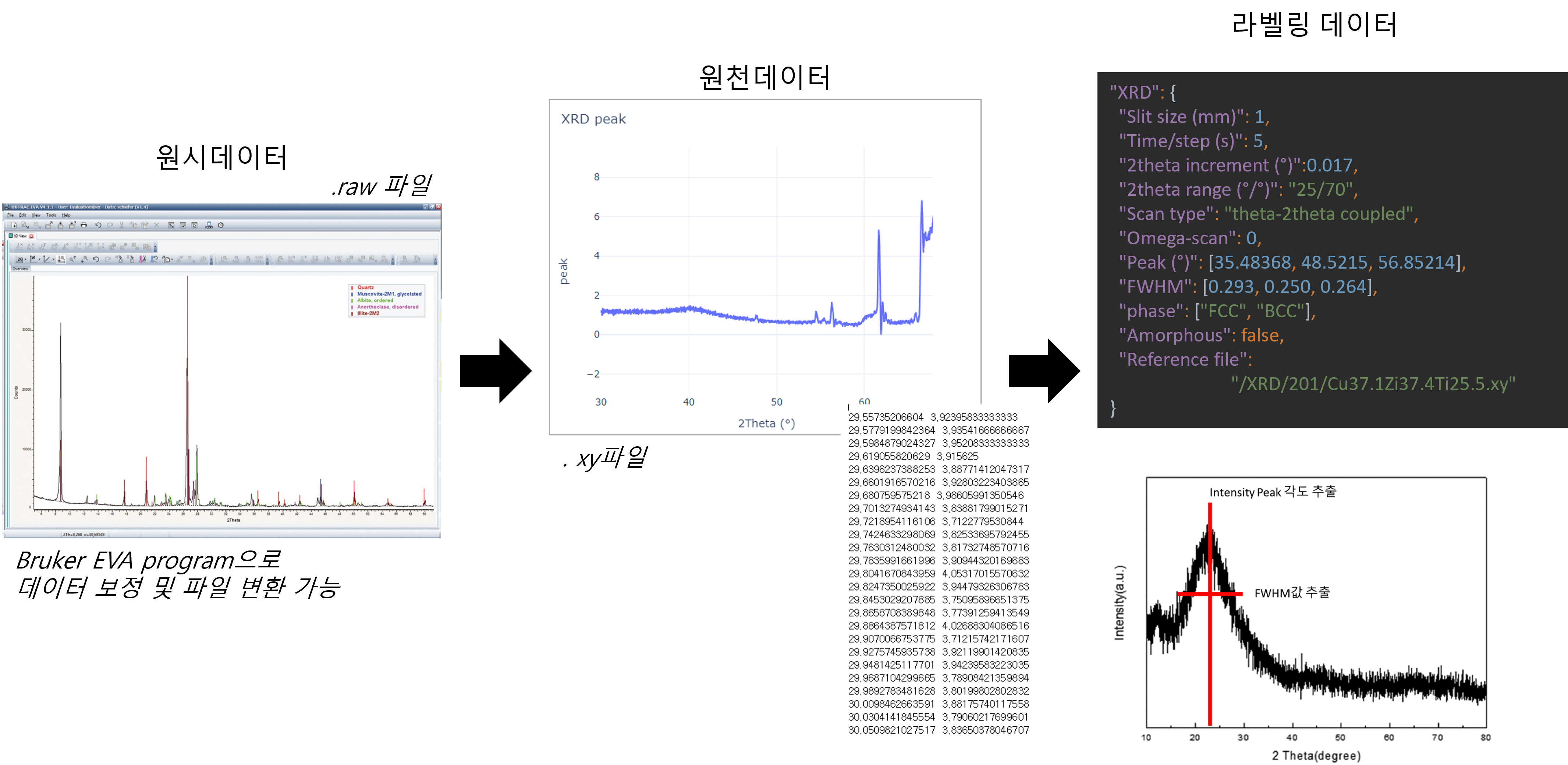

    XRD 데이터(Fig 3.png)

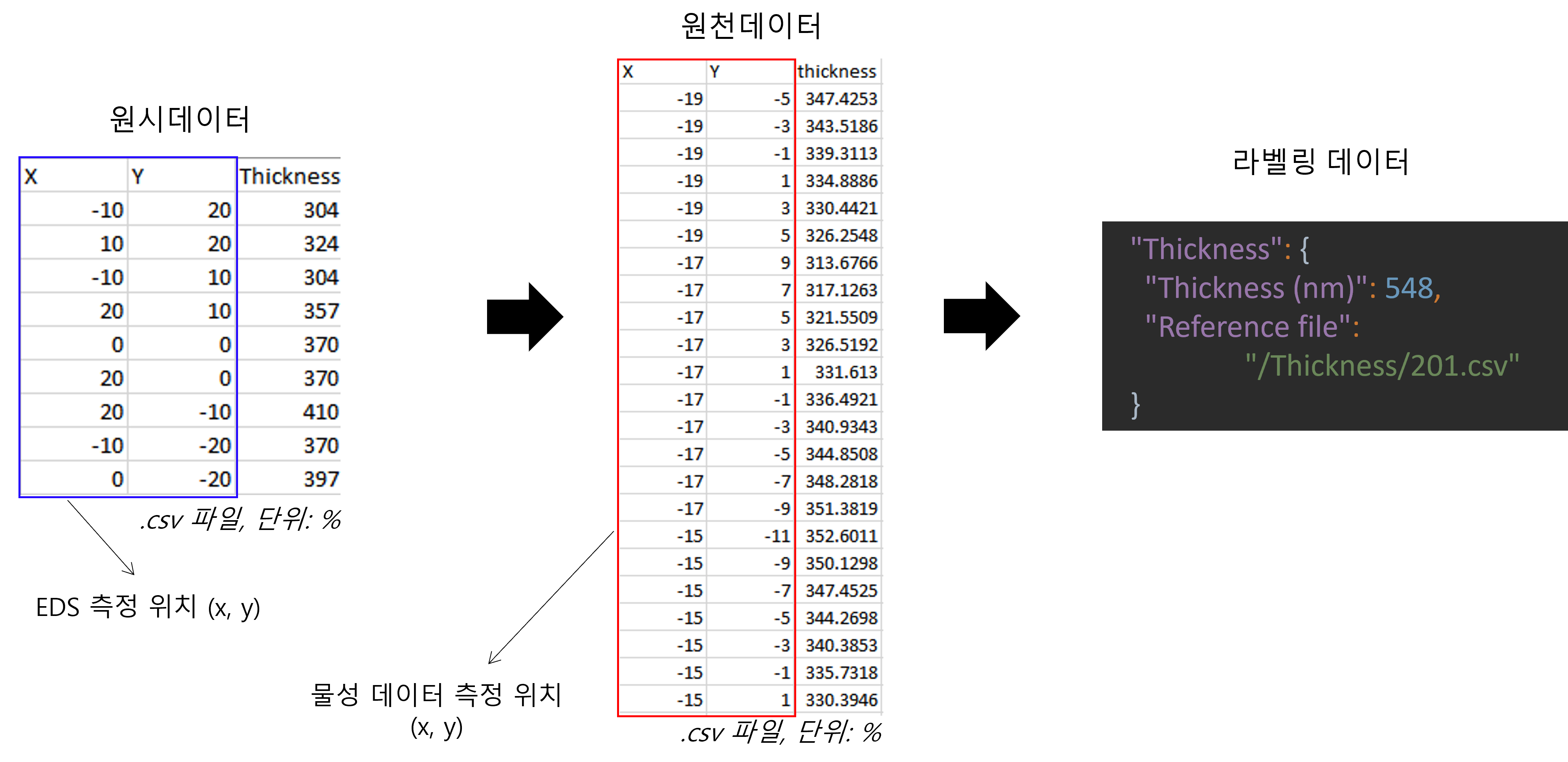

    ⦁Thickness 데이터(Fig 4.png
