데이터 변경이력 버전 일자 변경내용 비고 1.0 2024-08-09 데이터 개방 Beta Version 데이터 히스토리
데이터 히스토리 일자 변경내용 비고 2024-08-09 산출물 공개 Beta Version 소개
- 열화상 카메라 및 융합 센서를 활용한 자율주행 데이터 수집 및 주행환경에 포착된 동적, 정적 객체 정보 데이터를 220시간 이상 취득하고, 열화상 카메라를 포함한 멀티모달 센서에서 취득된 이미지 + 라벨링데이터셋 8만장을 구축하여 자율주행 동적, 정적 객체 인식도 향상
구축목적
- 가시성 확보가 열악한 주행 상황에서 발생하는 다양한 교통환경(보행자, 차량, 신호등, 교차로, 횡단보도 등)데이터의 학습을 통해 자율주행 차량의 판단에 활용되는 인공지능 모델(3차원 객체 인지, 추적, 예측 등) 연구 등에 활용
-
메타데이터 구조표 데이터 영역 교통물류 데이터 유형 3D , 이미지 , 텍스트 데이터 형식 JPG 데이터 출처 데이터 수집차량 활용 자체 수집 라벨링 유형 세그멘테이션(이미지)/3D Cuboid(PCD) 라벨링 형식 JSON 데이터 활용 서비스 자율주행차 동적, 정적 객체인지 AI 모델 개발 데이터 구축년도/
데이터 구축량2023년/전방 RGB 이미지 원천데이터 86,601장/라벨링 86,601개 + 이미지 캡션 10,000개 전방 열화상 이미지 원천데이터 86,601장/라벨링 86,601개 360도 라이다 PCD 원천데이터 86,601장/라벨링 86,601개 -
- 데이터 구축 규모
- 원시 데이터 : 주행 영상 220시간 이상
- RGB 이미지 8만장 + 라벨링데이터(2D Segmentation)
- 열화상 이미지 8만장 + 라벨링데이터(2D Segmentation)
- 라이다 PCD + 라벨링데이터(3D Cuboid)
- GNSS/INS 데이터(시간 동기화)
- 이미지 캡션 1만개구분 취득센서 수집
(시간)정제
(장)가공
(장)데이터
가공유형수량 데이터셋 (8:1:1 비율) Training Validation Test 카메라 RGB 카메라 220 80,000 80,000 2D Segmentation 80,000 64,000 8,000 8,000 LiDAR 열화상카메라 220 80,000 80,000 2D Segmentation 80,000 64,000 8,000 8,000 LiDAR 회전형라이다 220 80,000 80,000 3D Cuboid 80,000 64,000 8,000 8,000 차량
정보GNSS/INS
(관성항법)220 80,000 80,000 - 80,000 64,000 8,000 8,000 운행로그 220 80,000 80,000 - 80,000 64,000 8,000 8,000 합계(Set) 220 80,000 80,000 80,000 64,000 8,000 8,000 - 데이터 분포
- 날씨 분포 : 일반(23%), 강수(37%), 안개(30%) 강설(10%)
- 주야간 분포 : 주간(68%), 야간 (32%)구분 내용 취득비율 주간 (68%) 야간 (32%) 06:00~18:00 18:00~06:00 날씨
(100%)일반(23%) 5% 18% 강수(37%) 30% 7% 안개(30%) 25% 5% 강설(10%) 8% 2% - 클래스 분포
RGB, 열화상 데이터 유효성 모델 평가 클래스 구성비
No. class name ratio 1 vegetation 7.55% 2 car 21.57% 3 truck 3.34% 4 sky 4.05% 5 traffic sign 5.77% 6 guard rail 6.94% 7 ground 1.90% 8 pole 5.33% 9 road 4.16% 10 building 4.50% 11 static 22.55% 12 dynamic 1.16% 13 bus 1.12% 14 traffic light 2.51% 15 terrain 0.92% 16 fence 0.94% 17 wall 1.24% 18 tunnel 0.16% 19 person 0.80% 20 sidewalk 2.41% 21 bicycle 0.03% 22 bridge 0.60% 23 motorcycle 0.20% 24 rider 0.15% 25 parking 0.04% 26 trailer 0.05% 라이다 데이터 유효성 모델 평가 클래스 구성비
No. class name ratio 1 bus 2.55% 2 car 82.40% 3 dynamic 0.99% 4 on rails 0.00% 5 person 3.21% 6 rider 1.03% 7 trailer 0.01% 8 truck 9.80% -
-
AI 모델 상세 설명서 다운로드
AI 모델 상세 설명서 다운로드 AI 모델 다운로드- R-CNN 기반 전측방 라이다를 3D 객체 검출 모델
ㅇ 개발 방안
- 인접 차량 검출을 위한 인공지능 모델 활용과 이동체 검출을 위한 포인트 처리 기반 방법 활용
- 본 사업에서 취득된 128채널 라이다 센서 데이터만을 이용하여 차량 검출 모델 개발
- RCNN 기반 모델 설계를 통한 인접 차량 검출

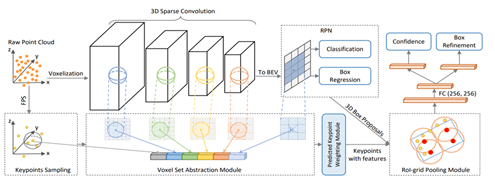

< R-CNN 기반 모델 구성도 >
ㅇ 서비스 활용 시나리오
- 전측방 라이다 센서 데이터를 이용한 인접 차량 (30m 이내) 검출 Network 학습
- Inferencing을 통해 Validation 진행
- 성능 지표 도출
ㅇ 기대효과
- 문턱치가 높은 라이다 인지 시스템의 적용을 통해 자율주행 적용을 용이하게 함.
- ADAS 및 자율주행 시스템 연동을 통해 능동형 안전 기술 개발에 활용 가능
- 저사양 라이다의 인지 성능 개발을 위한 방안 제시- 2D 열화상 이미지 Segmentation 모델
ㅇ 개발 방안
- 2D segmentation을 위한 Mask R-CNN 모듈 개발
- 본 사업에서 취득된 전방 열화상 카메라 데이터를 이용하여 segmentation 모델 개발

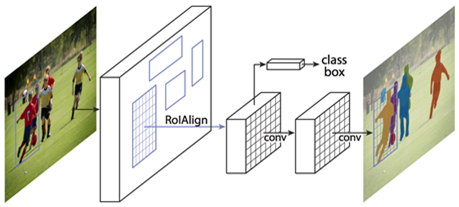

< Mask R-CNN 모델 >
ㅇ 서비스 활용 시나리오
- 전방 카메라를 통해 가공된 segmentation 데이터를 이용한 Network 학습
- 다양한 시나리오 적용에 따른 segmentation 모델 개선
- Inferencing을 통해 Validation 진행
- 성능 지표 도출
ㅇ 기대효과
- 국내 환경에 맞는 자율주행 적용을 용이하게 함
- ADAS 및 자율주행 시스템 연동을 통해 능동형 안전 기술 개발에 활용 가능
- 국내 환경에 맞는 열화상 Segmentation 모델 개발- 2D RGB 이미지 Panoptic Segmentation 모델
ㅇ 개발 방안
- Panoptic segmentation을 위한 출력 로직을 통합한 panoptic 융합 모듈 개발
- 전방 RGB 카메라 데이터를 이용하여 Panoptic segmentation 모델 개발
- Instance 로직과 Semantic 로직을 융합한 panoptic 융합 로직 모듈 개발

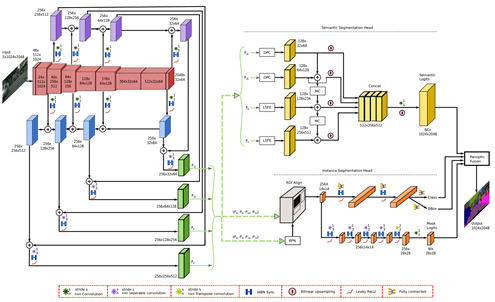

< FPN 기반 융합 네트워크 모델 >
ㅇ 서비스 활용 시나리오
- 전방 카메라를 통해 가공된 Semantic segmentation, Instance segmentation 데이터를 이용한 Panoptic segmentation Network 학습
- 다양한 시나리오 적용에 따른 Panoptic segmentation 모델 개선
- Inferencing을 통해 Validation 진행
- 성능 지표 도출
ㅇ 기대효과
- 국내 자율주행 환경에 맞는 자율주행 적용을 용이하게 함.
- ADAS 및 자율주행 시스템 연동을 통해 능동형 안전 기술 개발에 활용 가능
- 국내 환경에 맞는 Panoptic Segmentation 모델 개발 -
설명서 및 활용가이드 다운로드
데이터 설명서 다운로드 구축활용가이드 다운로드- 데이터 개요
임무 정의 열화상 카메라 및 융합 센서를 활용한 자율주행 데이터 수집 및 주행환경에 포착된 동적, 정적 객체 정보 데이터를 220시간 이상 취득하고, 열화상 카메라를 포함한 멀티모달 센서에서 취득된 이미지 + 라벨링데이터셋 8만장을 구축하여 자율주행 동적, 정적 객체 인식도 향상 구축 공정 데이터 획득/수집 데이터 정제 데이터 가공 데이터 검사 데이터 구분 원시데이터 원천데이터 라벨링데이터 검사 후 데이터 데이터 형태 1.동영상(10Hz) 220시간
(디지털 파일)1. 동영상→ 스틸 컷 8만장
(디지털 파일→ 디지털 파일)1.센서별 스틸컷 8만장 라벨링 1. 전체 동영상 2.GNSS/INS, 운행로그 등 텍스트 디지털 파일 2.1번→가공대상 원천이미지 클립단위 정제 -RGB: 2D Segmentation 2. 센서별 스틸컷 8만장 라벨링 3.원천이미지와 매칭되는 텍스트 데이터 정체 -열화상: 2D Segmentation -RGB: 2D Segmentation -Lidar 3D Cuboid -열화상: 2D Segmentation 2.이미지 캡션(텍스트 입력) -Lidar 3D Cuboid - 10,000개 데이터 포맷 1. 영상: MP4 1. 영상 : MP4 1. 영상 : MP4 1. 영상 : MP4 2. 텍스트: JSON 2. 텍스트: JSON (캡션포함) 2. 텍스트: JSON 2. 텍스트: JSON 3. 이미지: JPG 3. 4. 이미지: JPG(컬러) 3. 4. 이미지: JPG(컬러) 3. 이미지: JPG(컬러) ＊데이터 포맷 : MP4파일 ＊이미지 규격 상세:JPG ＊이미지 규격 상세 : JPG ＊이미지 규격 상세 : JPG -RGB 해상도(1920*1200) 640x480(RGB) 640x480(RGB) 640x480(RGB) -열화상 해상도(640*480) 640x480(열화상) 공통영역 640x480(열화상) 공통영역 640x480(열화상) 공통영역 - PCD 점 군 (3,456,000points) ＊라이다 점군 : 3,456,000points ＊라이다 점군 : 3,456,000points - 어노테이션 포맷
1) 열화상 이미지구분 속성명 타입 필수여부 설명 범위 비고 1 imagePath String Y 이미지파일명 [SAW]_[ND][FCRSM][HUCOS]_[0-9]{4}_LF_[0-9]{3}.jpg 예) "S_DCH_0097_LF_000.jpg",, 2 imageData String N - “null” 예)
“null”3 imageHeight Number Y 이미지 세로 크기(픽셀) “480” 예)
“480”4 imageWidth Number Y 이미지 가로 크기(픽셀) “640“ 예)
“640“3 3-1 shapes.label String Y 클래스 이름 “bicycle, car, person...” 3-2 shapes.points String Y 이미지 어노테이션 좌표 {x=[0:640], y=[0:480]} 예)
"points": [[612,226],[609,230], ...]],3-3 shapes.group_id Number N - “null“ 예)
“null”3-4 shapes.shape_type Number Y 가공 형태 “polygon” 예)
“polygon”3-5 shapes.flags String N - “null“ 2) RGB 이미지
구분 속성명 타입 필수여부 설명 범위 비고 1 imagePath String Y 이미지파일명 [SAW]_[ND][FCRSM][HUCOS]_[0-9]{4}_FC_[0-9]{3}.jpg 예) "S_DCH_0097_FC_000.jpg",, 2 imageData String N - “null” 예)
“null”3 imageHeight Number Y 이미지 세로 크기(픽셀) “480” 예)
“480”4 imageWidth Number Y 이미지 가로 크기(픽셀) “640“ 예)
“640“5 5-1 shapes.label String Y 클래스 이름 “bicycle, car, person...” 5-2 shapes.points String Y 이미지 어노테이션 좌표 {x=[0:640], 예)
"points": [[612,226],[609,230], ...]],5-3 shapes.group_id Number N - “null“ 예)
“null”5-4 shapes.shape_type Number Y 가공 형태 “polygon” 예)
“polygon”5-5 shapes.flags String N - “null“ 3) 라이다 이미지
구분 항목명 타입 필수여부 설명 범위 비고 1 PointClouds Object 포인트클라우드 정보 별도의 Calibration Matrix 파일(.txt) 제공됨. 1-1 PointClouds.identifier String Y 포인트클라우드 식별자
(파일명)1-2 PointClouds.type String Y 포인트클라우드 파일 확장자 예) pcd 1-3 PointClouds.data_captured String Y 포인트클라우드 쵤영날짜 및 시간 "YYYY-MM-DD HH:mm:ss" 1-4 PointClouds.weather String Y 포인트클라우드 날씨 "Fine","Cloudy","Rainy","Snowy","Mist" 1-5 PointClouds.road_type String Y 포인트클라우드 도로 유형 1-6 PointClouds.frame_num Number Y 포인트클라우드 프레임 순서 1-7 PointClouds.num_object Number Y 포인트클라우드 데이터 당 객체 수 2 annotations Object 라벨링정보 2-1 3dbbox.id Number Y 3D 바운딩박스 식별자 2-2 3dbbox.category String Y 3D 바운딩박스 내 객체 유형 [car, truck, bus, on rails, caravan, trailer, person, rider, dynamic] 2-3 3dbbox.location List Y 3D 바운딩박스 중앙점 좌표 [x, y, z] 2-4 3dbbox.dimension List Y 3D 바운딩박스 크기 정보 [length, height, width] 2-5 3dbbox.distance Number Y 3D바운딩박스 중앙점까지의 거리(m) 2-6 3dbbox.rotation_y Number Y 3D 바운딩박스 헤딩각도 정보 2-7 3dbbox.type String Y 3D 바운딩박스 타입 정보 “동적”, “정적” - 라벨링데이터 예시

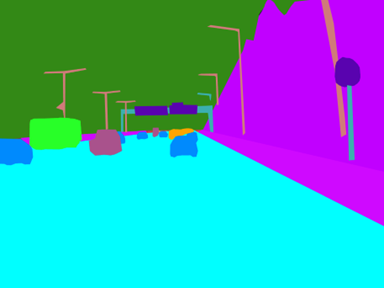

1) 열화상 이미지- 원천 데이터 - 라벨링 데이터
2) RGB 이미지
- 원천 데이터 - 라벨링 데이터

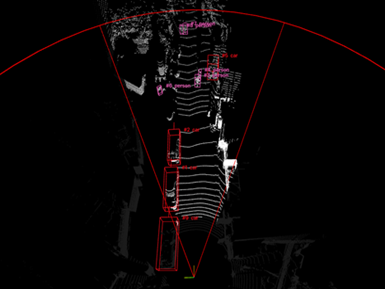

이미지 캡션 안개가 낀 야간에 자동차가 우측에 나무가 보이는 도로의 4차로를 주행 중이다. 3) 라이다 이미지

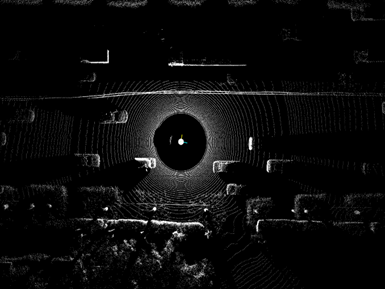

- 원천 데이터 - 라벨링 데이터
-
데이터셋 구축 담당자
수행기관(주관) : ㈜에이뉴트
수행기관(주관) 책임자명 전화번호 대표이메일 담당업무 임정규 매니저 02-6225-2095 jg.doxb@gmail.com 이미지 데이터 가공 및 검사 수행기관(참여)
수행기관(참여) 기관명 담당업무 ㈜데이터메이커 라이다 데이터 가공 및 검사 ㈜모빌테크 자율주행차 데이터 수집 데이터 관련 문의처
데이터 관련 문의처 담당자명 전화번호 이메일 박상현 02-6225-2095 shpark401@gmail.com 임정규 02-6225-2095 jg.doxb@gmail.com AI모델 관련 문의처
AI모델 관련 문의처 담당자명 전화번호 이메일 박상현 02-6225-2095 shpark401@gmail.com 임정규 02-6225-2095 jg.doxb@gmail.com 저작도구 관련 문의처
저작도구 관련 문의처 담당자명 전화번호 이메일 임정규 02-6225-2095 jg.doxb@gmail.com 이도영 042-822-7139 doyeong.lee@datamaker.io
-
